Arduino开发环境安装和配置方法:
1. 下载Arduino IDE
(配置基本开发环境,这是开发工具,如果要开发程序,这个必须下载安装)
下载地址:
链接:https://pan.baidu.com/s/179eL1nSb4ePpeXYg0CPXnw
提取码:jndd
下载之后双击安装,按步骤进行下去即可。
2. 插上UNO开发板,等待初始化
3.安装完毕后,打开电脑桌面的 Arduino IDE 图标如下,
软件打开后,选择顶部菜单栏“工具”——>“开发板”,选择"Arduino UNO“
4. 打开Arduino IDE,软件顶部菜单栏“工具”——>“端口”,选择COM端口,
如果不确定自己的COM端口,可以在自己电脑中的
”我的电脑“——>"设备管理器”里查询刚刚你的uno开发板里面端口
没有找到COM口的可以选择下载安装主板USB芯片驱动
百度网盘下载地址:
链接:https://pan.baidu.com/s/1cwGDXiYkKqgstSv1rTaZwQ
提取码:o69c
5. 开发板自带一套对应程序代码,可直接搭建模型后接线即可使用。
需要源代码做开发参考可下载本例程源代码。例程源代码百度网盘下载地址:
链接:https://pan.baidu.com/s/1z6xYJphBza9Zsb_OmLziZA
提取码:请向我们的在线客服索要(微信、淘宝都可以)
例程米思奇图形化编程百度网盘下载地址:
链接:https://pan.baidu.com/s/19yI2zRyP2Ph4vgX9mBdtcQ
提取码:和源代码的下载提取码一样。
(米思奇文件需要用米思奇软件打开,这是青少年图形化编程教育范围,没需要的不用下载)
6. 如何烧录程序?做二次开发的可以看这里,是新手小白也没关系,我来简单讲解一下。
打开Arduino IDE,选择“文件”——>“打开”,找到下载好的作品例程源代码打开文件,
点击Arduino IDE中的上传按钮(下图中红色方框内),等待上传完毕即可。
7. 传感器技术资料:

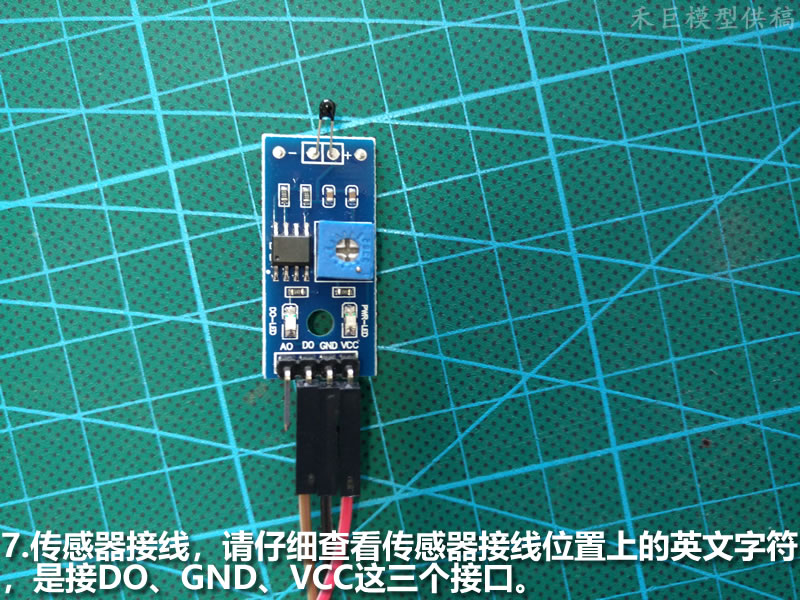

热敏电阻模块对环境温度很敏感,一般用来检测周围环境的温度。通过对电位器的调节,
可以改变温度检测的阀值(即控制温度值),如需要控制环境温度为50度时,模块则在相应
环境温度调到其绿灯亮,DO则输出低电平,低于此设定温度值时,输出高电平,绿灯不亮。
DO输出端可以与单片机直接相连,通过单片机来检测高低电平,由此来检测环境的温度改变。

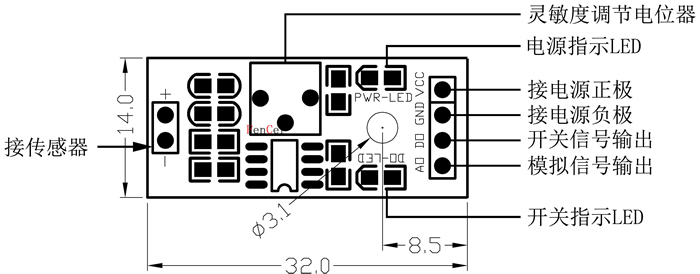

本模块的温度检测范围为20-80摄氏度,采用NTC热敏电阻传感器,工作电压3.3V-5V,
PCB尺寸:3.2cm x 1.4cm,使用宽电压LM393比较器。可以使用电脑USB口,

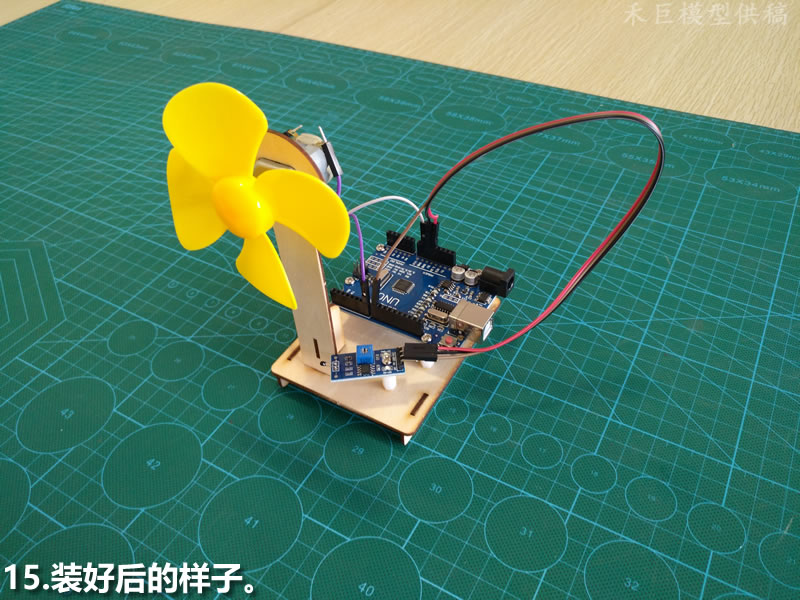

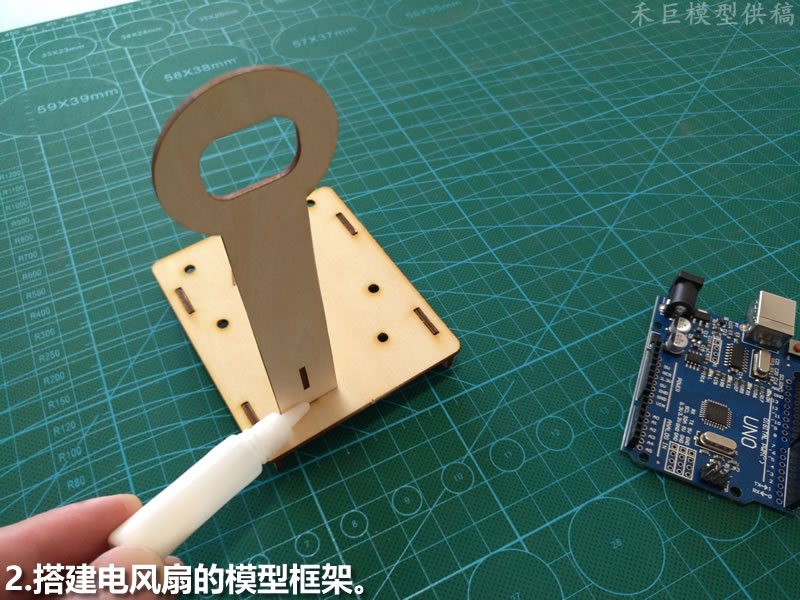

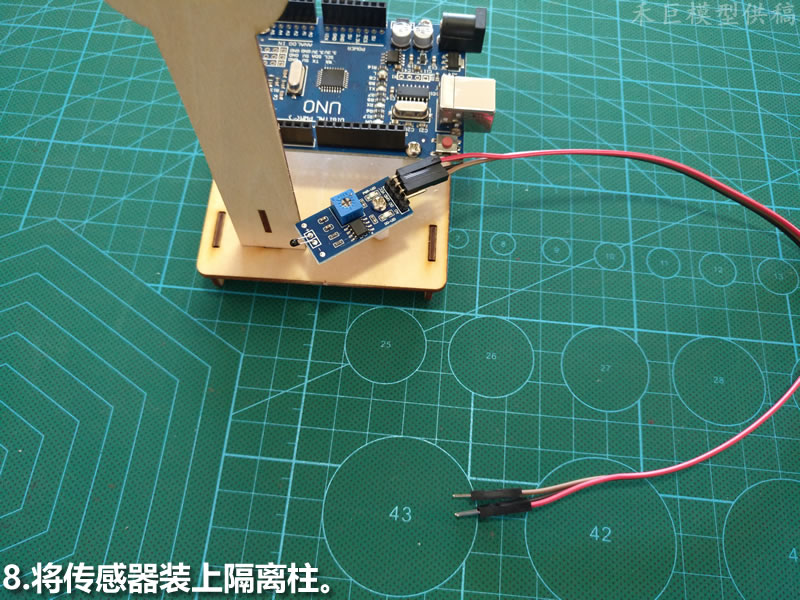

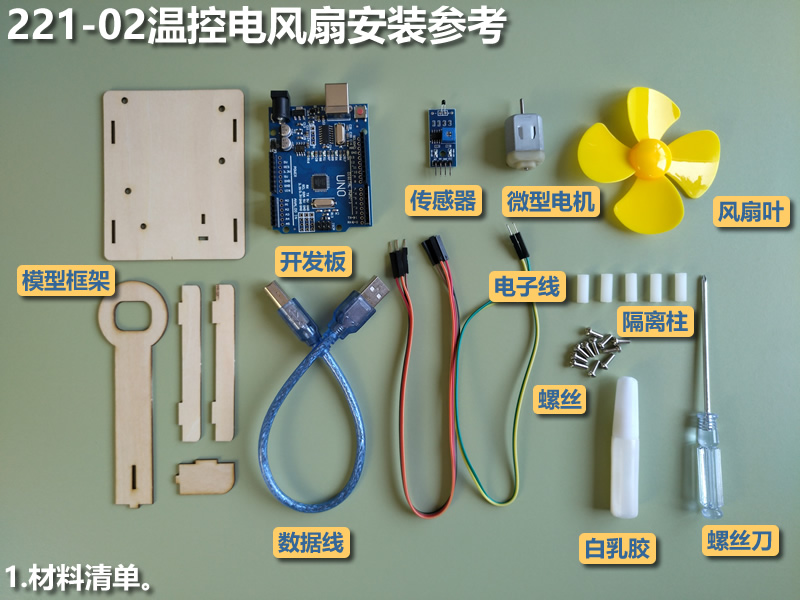

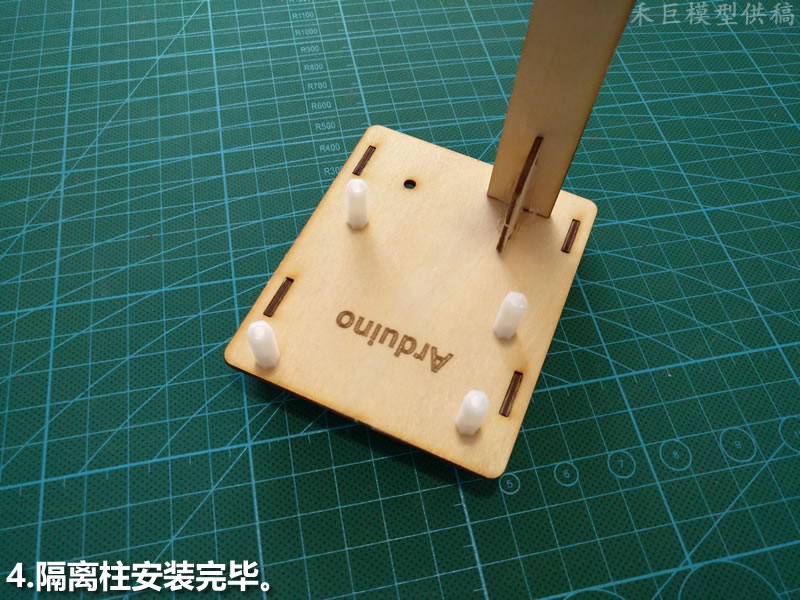

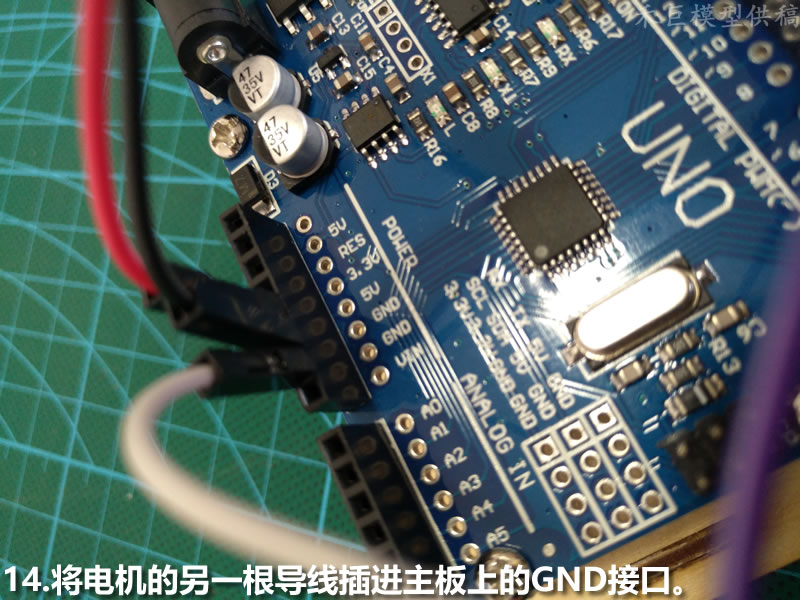

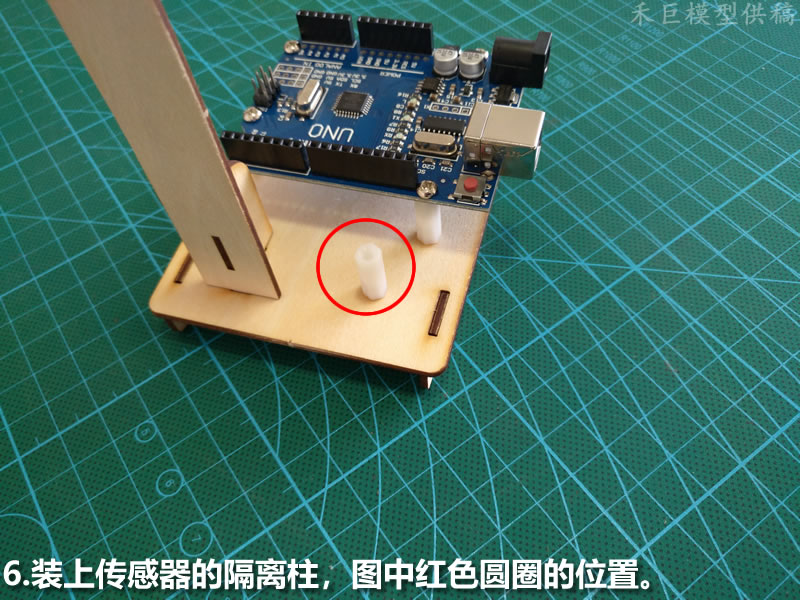

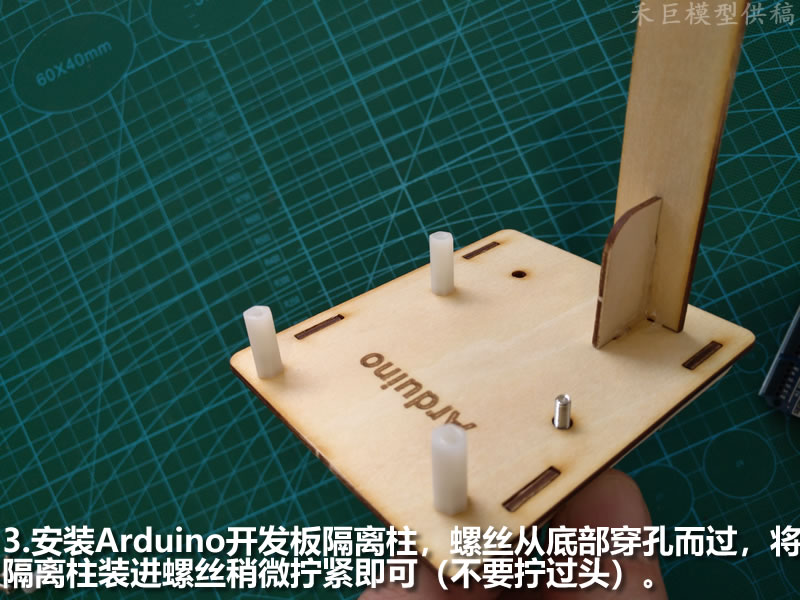

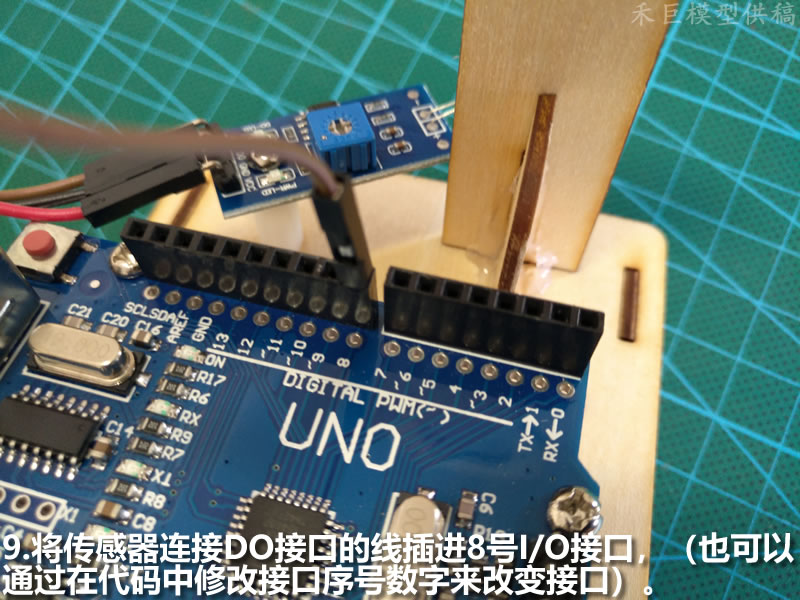

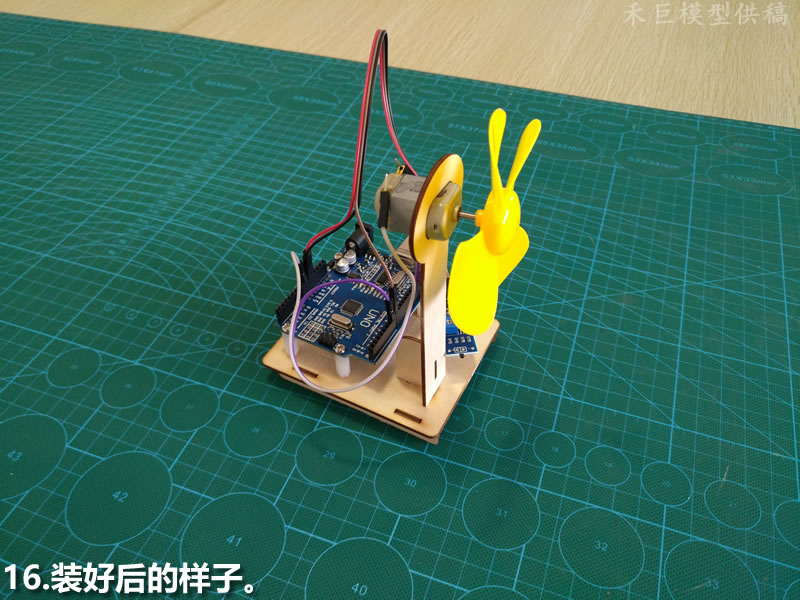

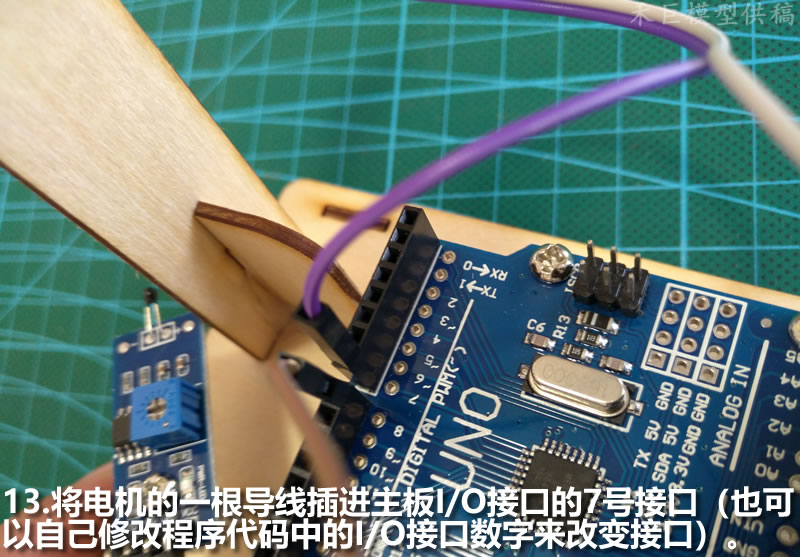

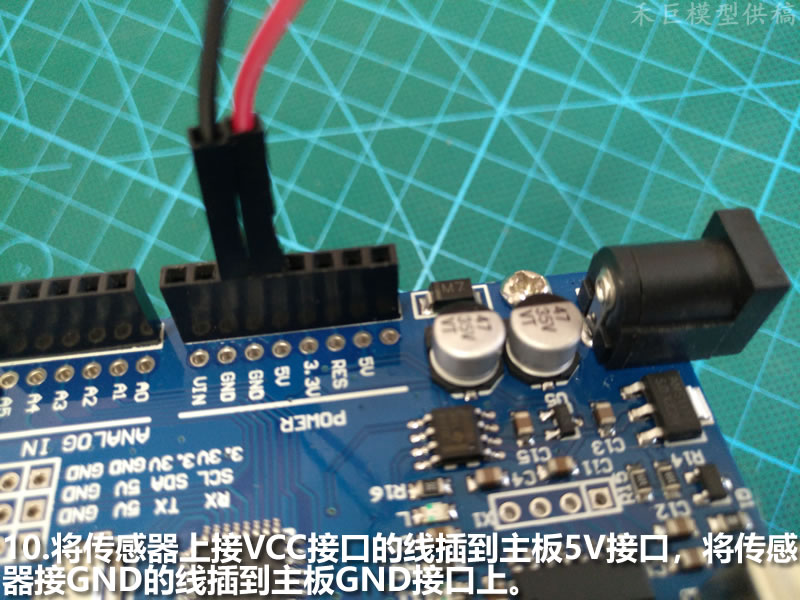

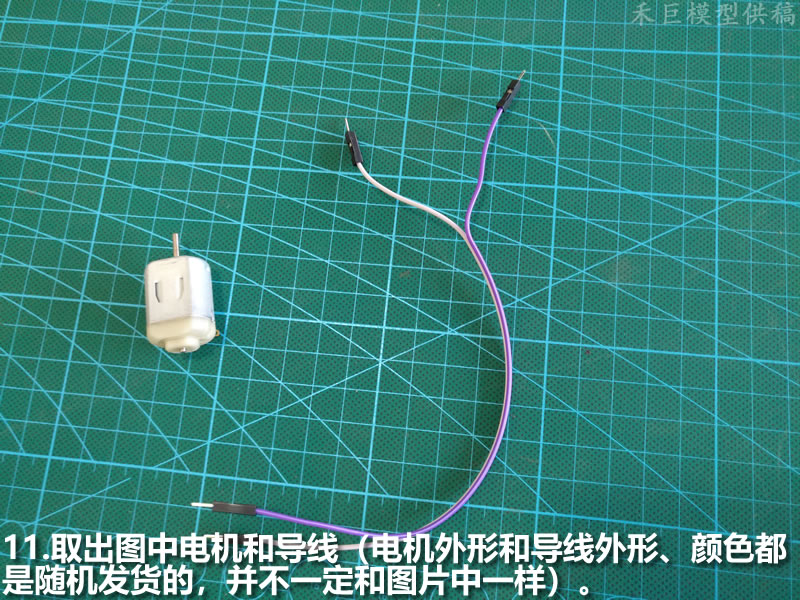

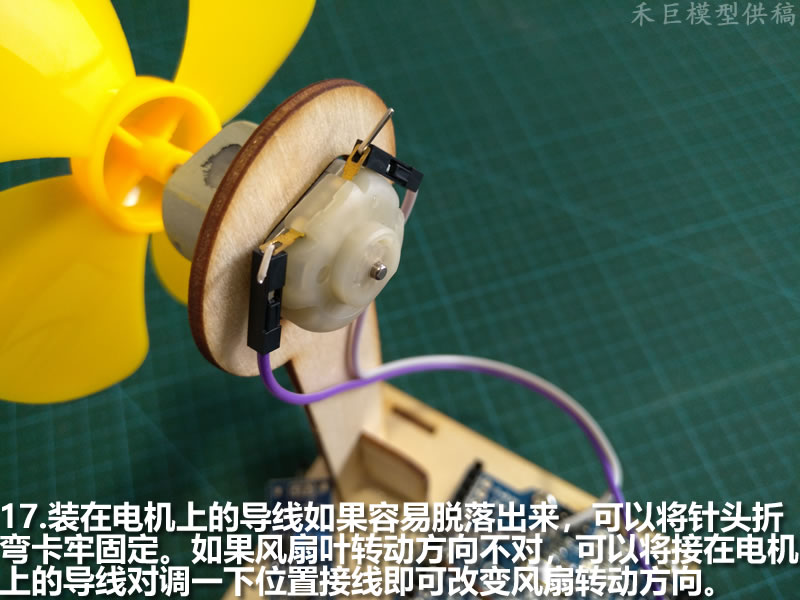

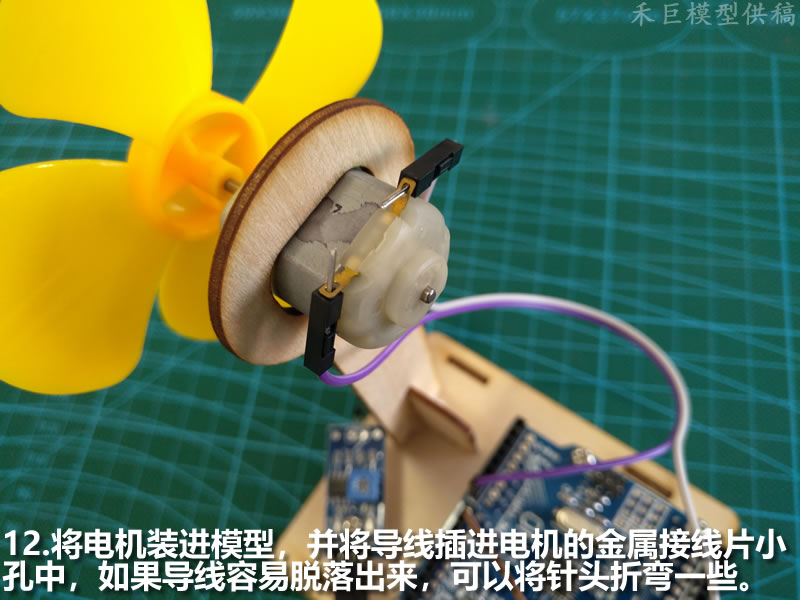

下面是作品制作步骤教程:
