  • 221-04智能晾衣架安装说明



  • 发布人:酷玩大虫   时间:2021-09-12   版权:原创


  • Arduino开发环境安装和配置方法:


    1. 下载Arduino IDE

    (配置基本开发环境,这是开发工具,如果要开发程序,这个必须下载安装)

    下载地址:

    链接:https://pan.baidu.com/s/179eL1nSb4ePpeXYg0CPXnw

    提取码:jndd

    下载之后双击安装,按步骤进行下去即可。


    2. 插上UNO开发板,等待初始化


    3.安装完毕后,打开电脑桌面的 Arduino IDE 图标如下,


    软件打开后,选择顶部菜单栏“工具”——>“开发板”,选择"Arduino UNO“


    4. 打开Arduino IDE,软件顶部菜单栏“工具”——>“端口”,选择COM端口,

    如果不确定自己的COM端口,可以在自己电脑中的

    ”我的电脑“——>"设备管理器”里查询刚刚你的uno开发板里面端口


    没有找到COM口的可以选择下载安装主板USB芯片驱动

    百度网盘下载地址:

    链接:https://pan.baidu.com/s/1cwGDXiYkKqgstSv1rTaZwQ

    提取码:o69c


    5. 开发板自带一套对应程序代码,可直接搭建模型后接线即可使用。


    需要源代码做开发参考可下载本例程源代码。例程源代码百度网盘下载地址:

    链接:https://pan.baidu.com/s/1ZyBuuYerP0V2-jRjW1NxQg

    提取码:请向我们的在线客服索要(微信、淘宝都可以)


    例程米思奇图形化编程百度网盘下载地址:

    链接:https://pan.baidu.com/s/1KzPrJ2f7MRKDavDgVDMdNQ

    提取码:和源代码的下载提取码一样。

    (米思奇文件需要用米思奇软件打开,这是青少年图形化编程教育范围,没需要的不用下载)


    6. 如何烧录程序?做二次开发的可以看这里,是新手小白也没关系,我来简单讲解一下。

    打开Arduino IDE,选择“文件”——>“打开”,找到下载好的作品例程源代码打开文件,

    点击Arduino IDE中的上传按钮(下图中红色方框内),等待上传完毕即可。


    7. 其他技术资料:

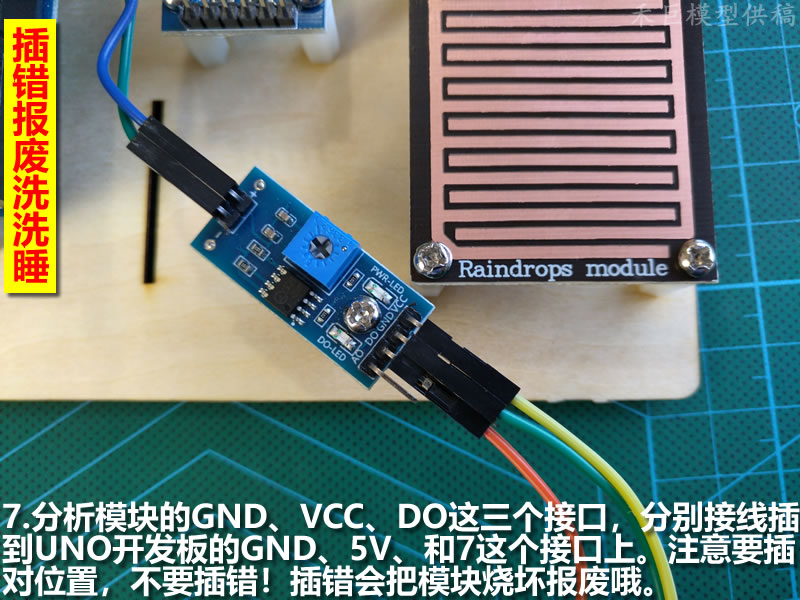

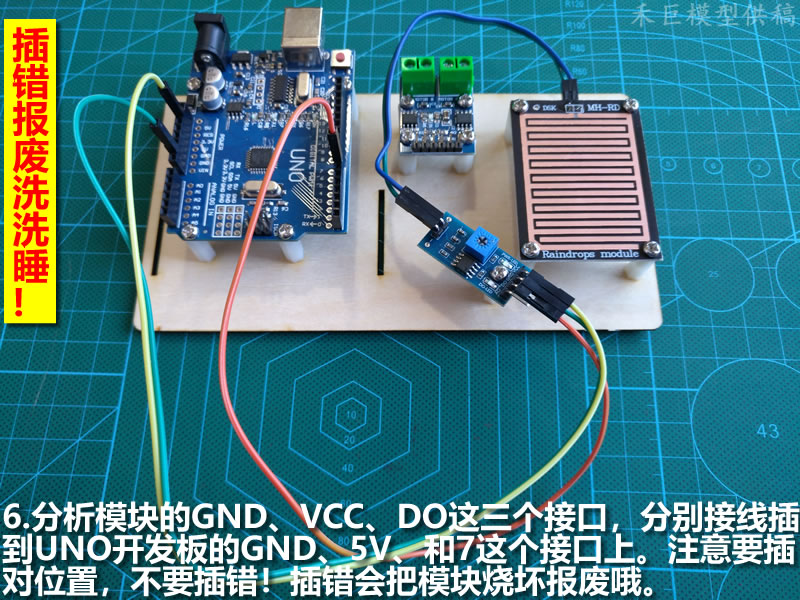

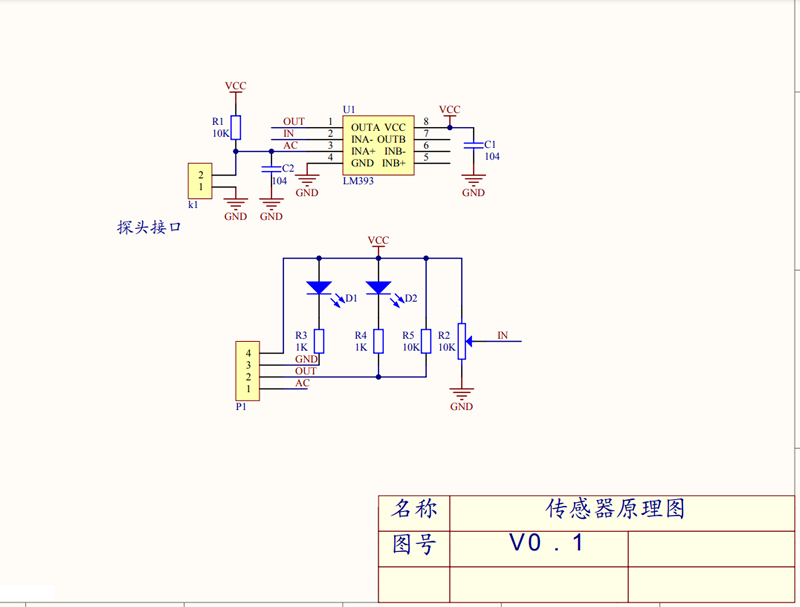

    接上5V电源,电源指示灯亮,感应板上没有水滴时,DO输出为高电平,开关指示灯灭 ,

    滴上一滴水,DO输出为低电平,开关指示灯亮。本模块使用宽电压LM393比较器。

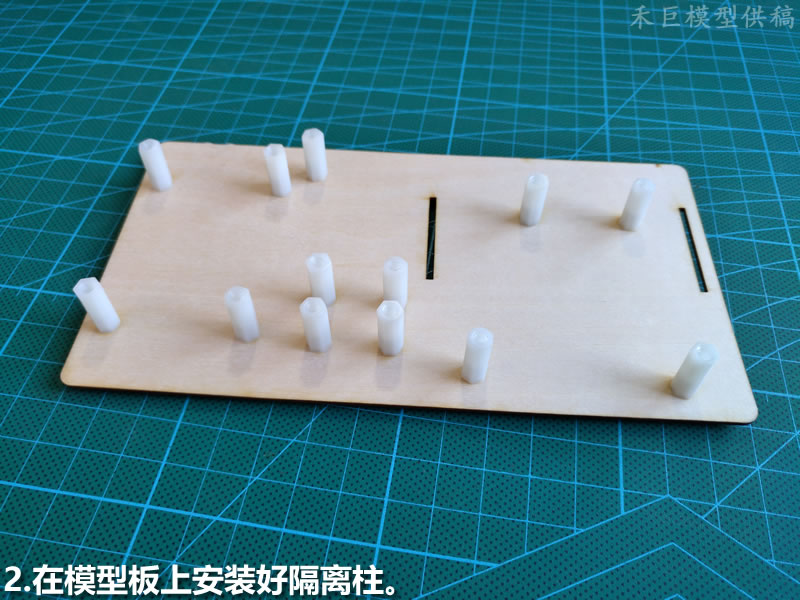

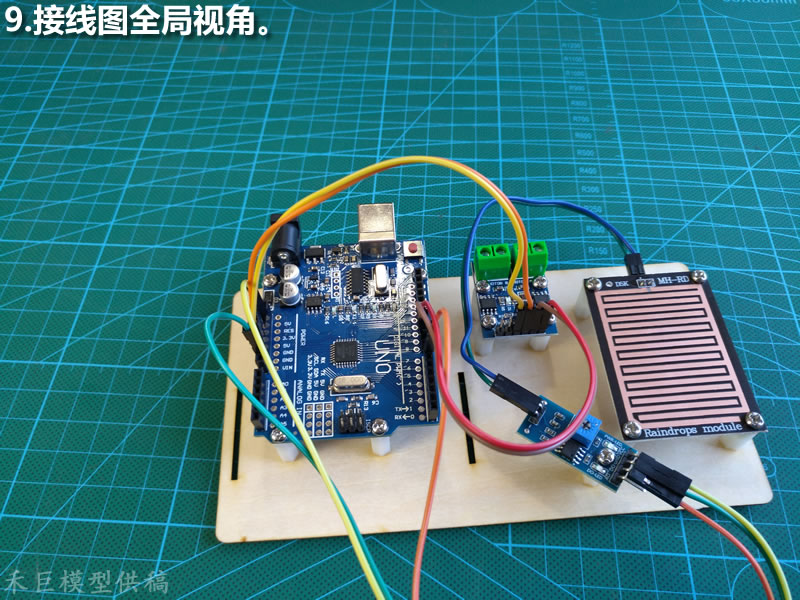

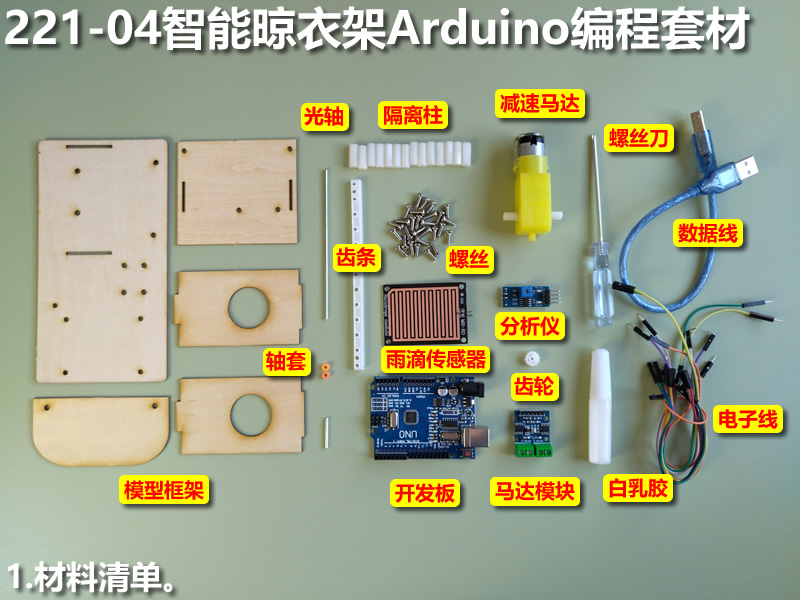

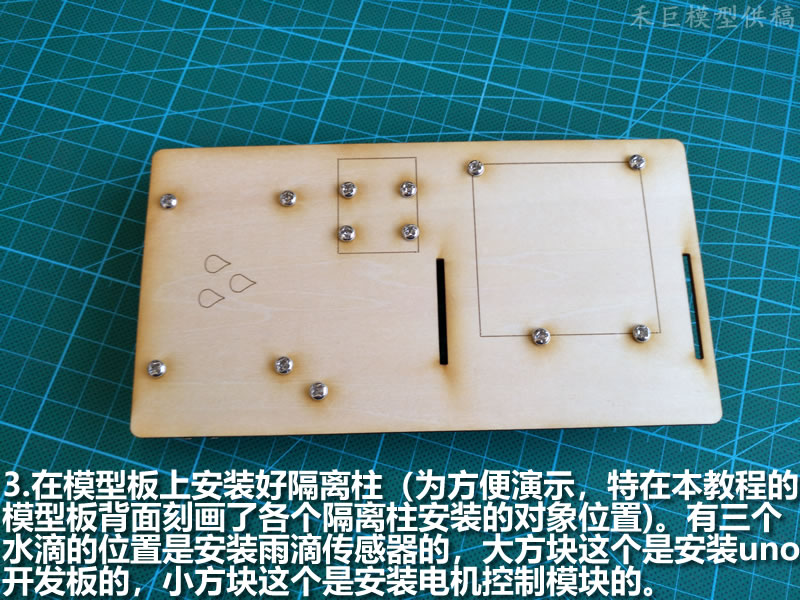

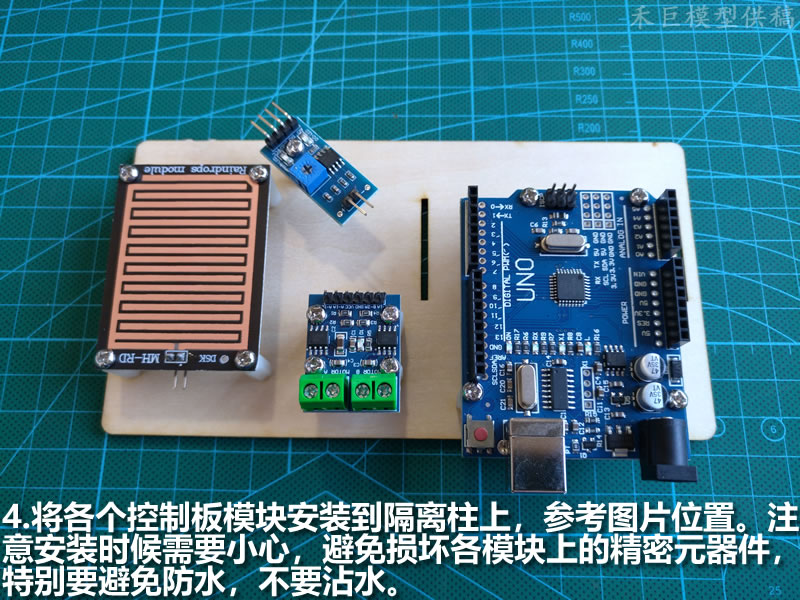

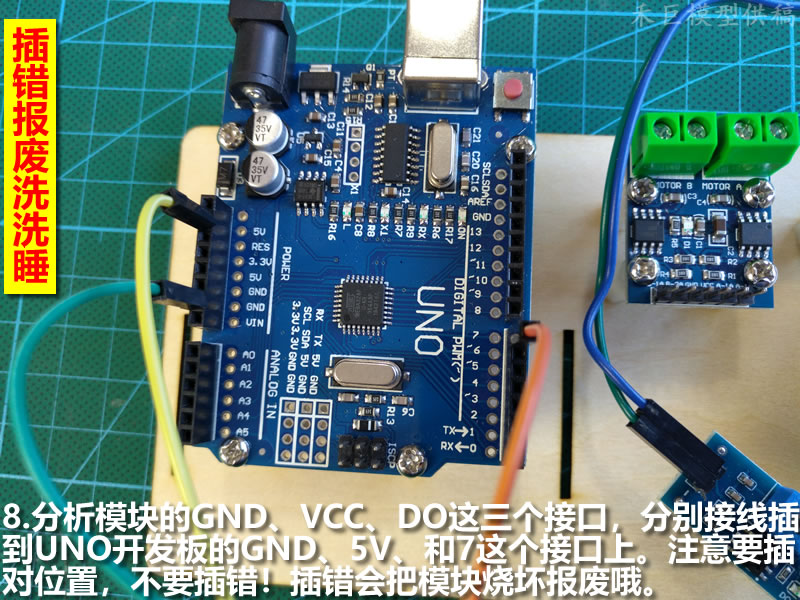

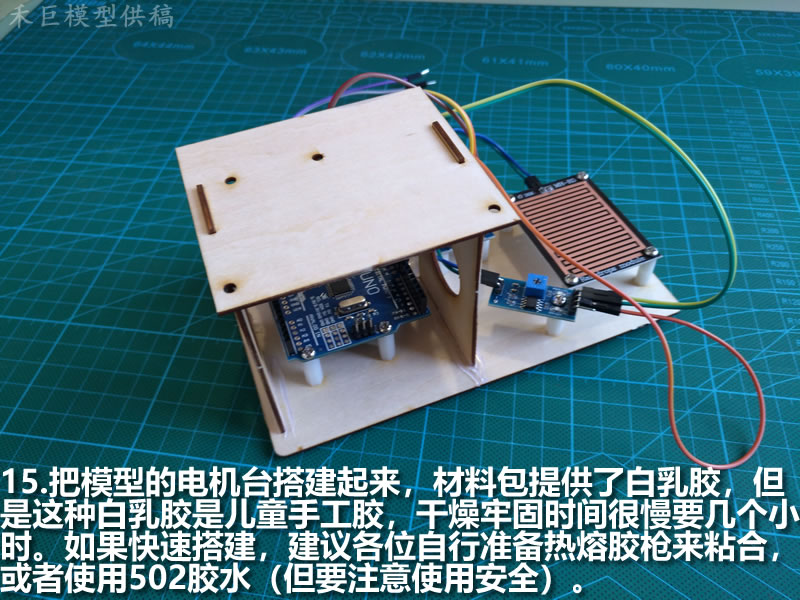

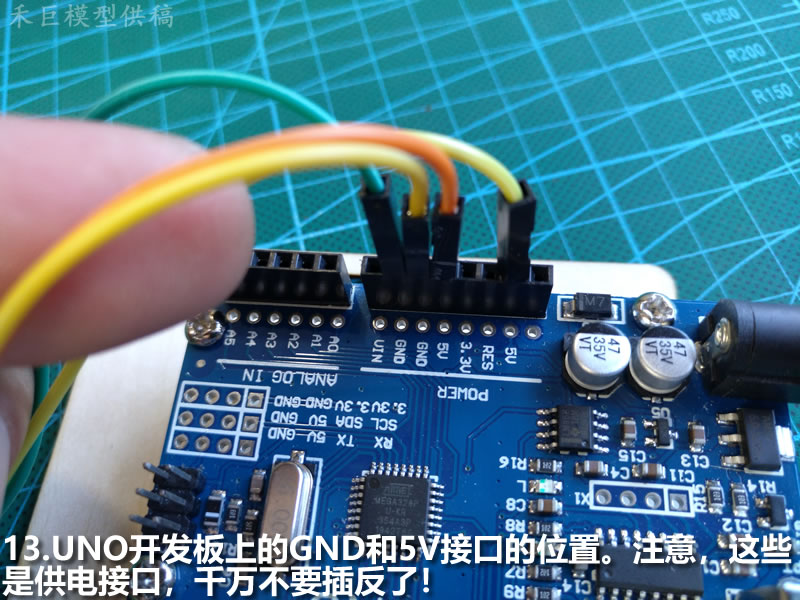

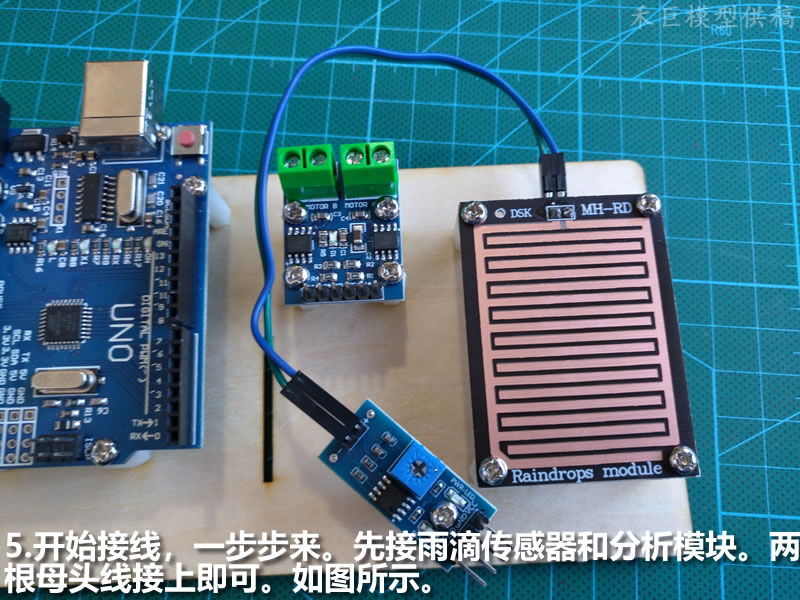

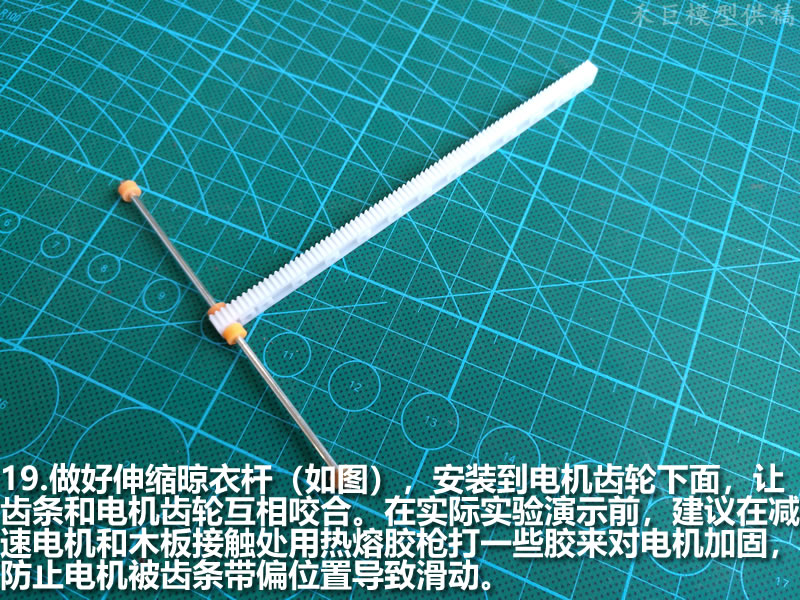

    下面是作品制作步骤教程:
