(一). Arduino开发环境安装和配置方法:
1. 下载Arduino IDE
(配置基本开发环境,这是开发工具,如果要查看源代码,或者开发程序,这个必须下载安装)
下载地址:
链接:https://pan.baidu.com/s/179eL1nSb4ePpeXYg0CPXnw
提取码:jndd
下载之后双击安装,按步骤进行下去即可。
(使用米思奇做图形化编程设计的,如果没有安装过米思奇开发工具,可以下载下面的米思奇开发软件,
不使用米思奇的可以不用下载)
米思奇0.999版本百度网盘下载:
链接:https://pan.baidu.com/s/1Qz3bHZZ7zEbyiitG6u4jjQ
提取码:jjya
2. 插上Nano开发板,等待初始化
3.安装完毕后,打开电脑桌面的 Arduino IDE ,图标如下,
软件打开后,选择顶部菜单栏“工具”——>“开发板”,选择"Arduino Nano“,芯片选择"Atmega168P"
接着软件顶部菜单栏“工具”——>“端口”,选择COM端口,
如果软件中没有出现自己的COM端口,没有找到COM口的可以选择下载安装主板USB芯片驱动
百度网盘下载地址:
链接:https://pan.baidu.com/s/1cwGDXiYkKqgstSv1rTaZwQ
提取码:o69c
(二). 本模型程序源代码下载。
百度网盘链接地址:https://pan.baidu.com/s/1RU6GFehbY2YvFaZ_ebEFAw
提取码:请向我们的在线客服索要(微信、淘宝都可以)
程序中需要使用到的库文件
下载百度网盘链接地址:https://pan.baidu.com/s/1kLjdkgMRbKtVHLOvxrkE6w
提取码:和源代码的下载提取码一样。
(三). 米思奇图形化编程文件下载:
百度网盘链接地址:https://pan.baidu.com/s/11K87JxDCXeDOL3a5qIP9Vg
提取码:和源代码的下载提取码一样。
(米思奇文件需要用米思奇软件打开,这是青少年图形化编程教育范围,没需要的不用下载)
(四). 如何上传程序?
做二次开发的可以看这里,是新手小白也没关系,我来简单讲解一下。
打开Arduino IDE,选择“文件”——>“打开”,找到作品程序文件,双击打开,
点击Arduino IDE中的上传按钮(下图中红色方框内),等待上传完毕即可。
(五). 其他技术资料:

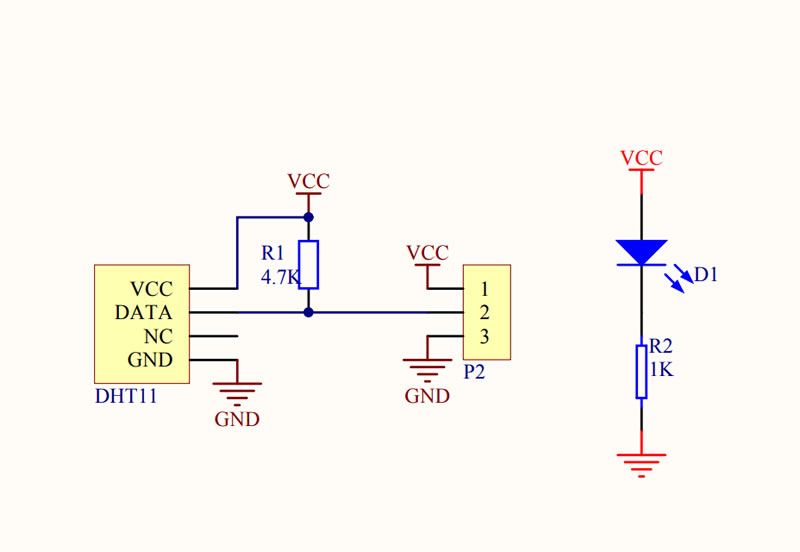

本模块使用DHT11温湿度传感器原理图:

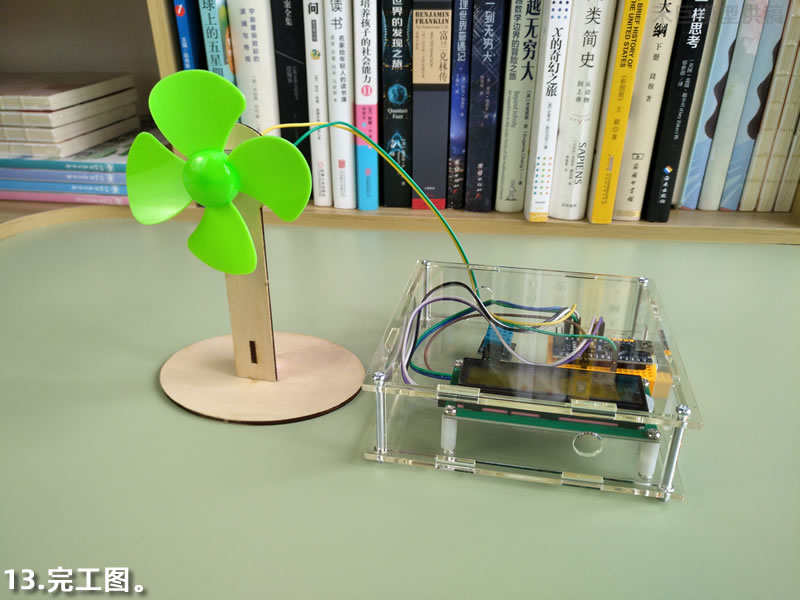

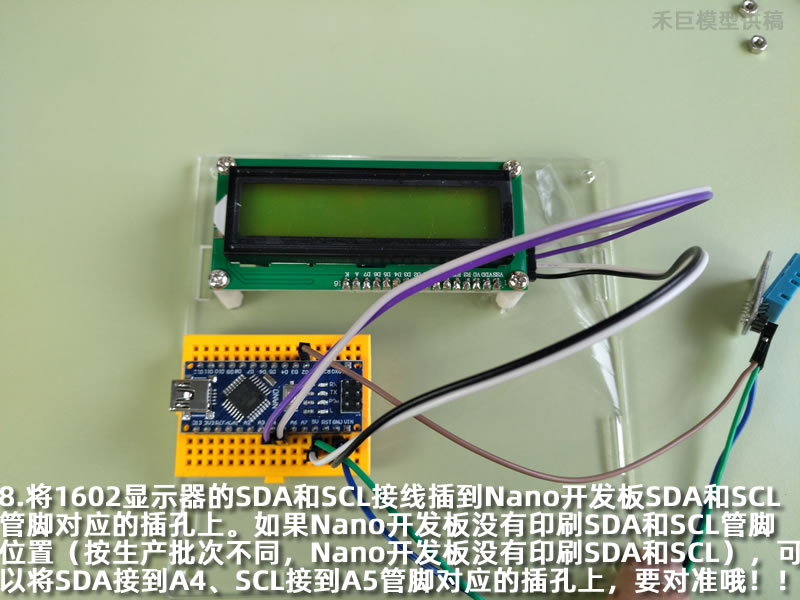

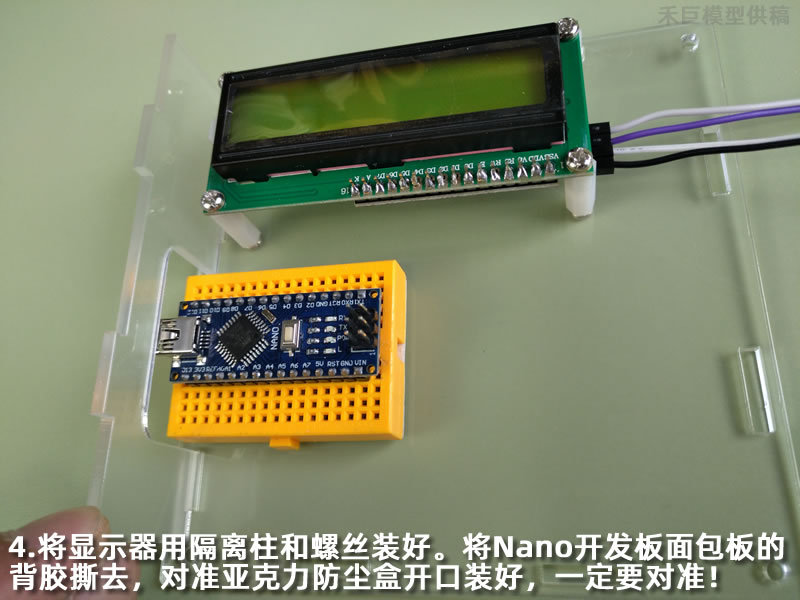

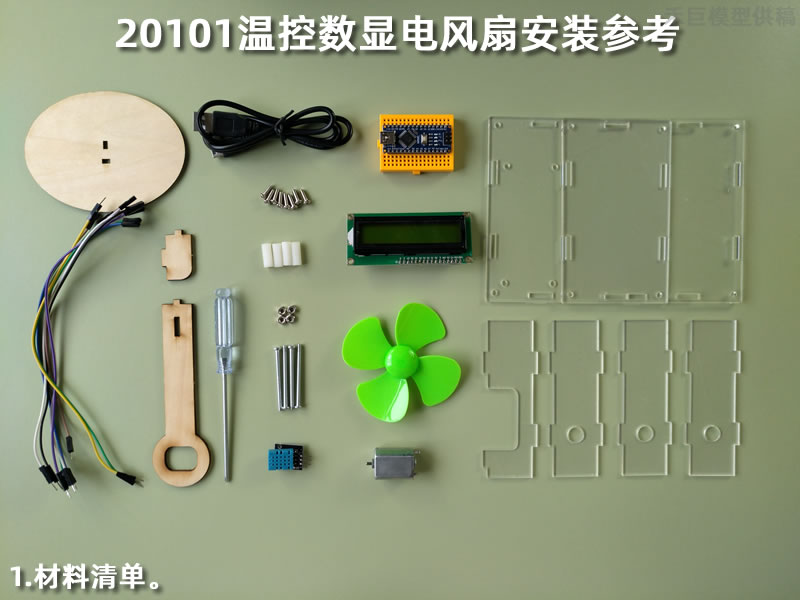

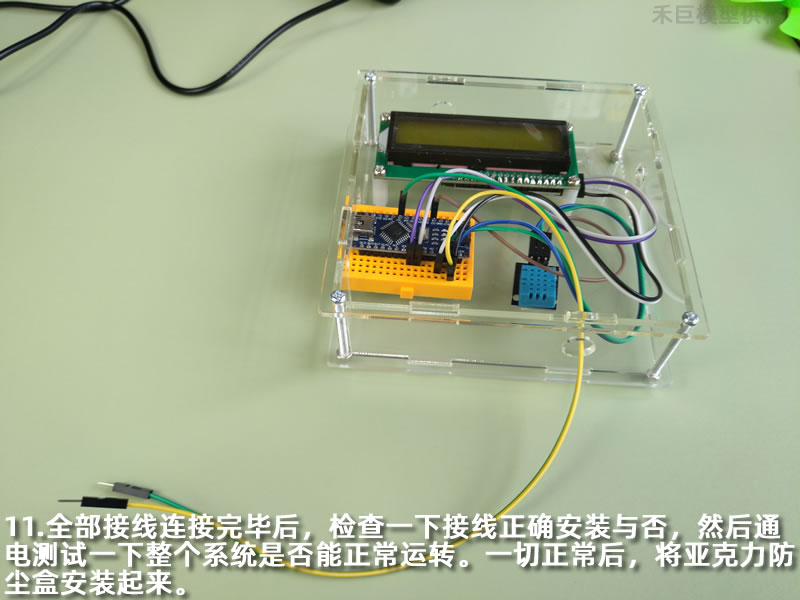

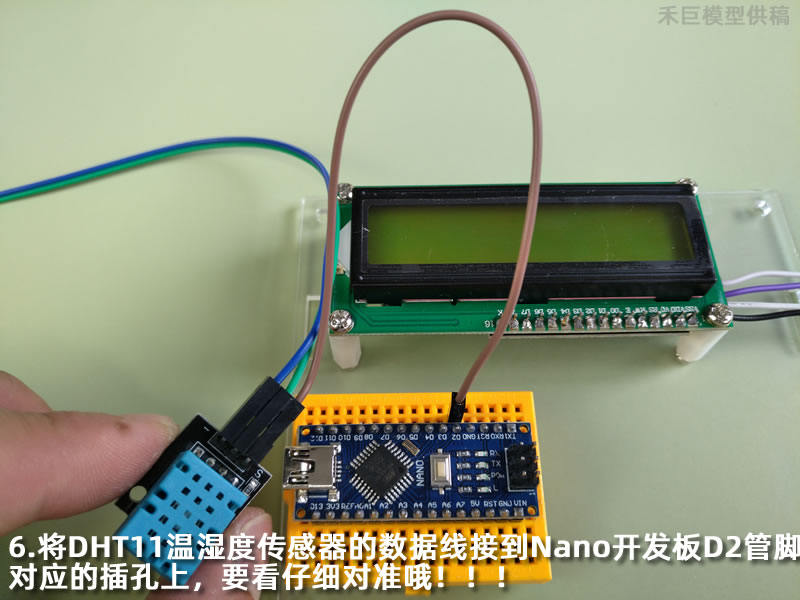

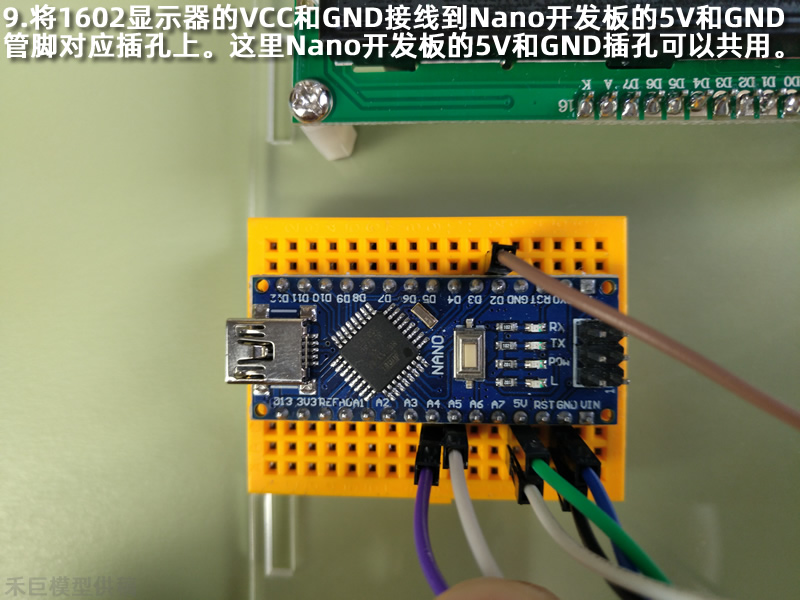

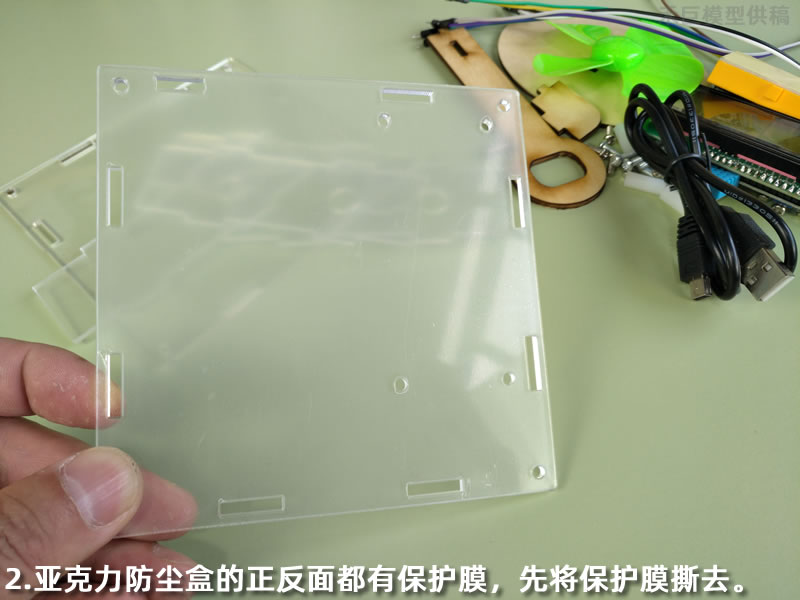

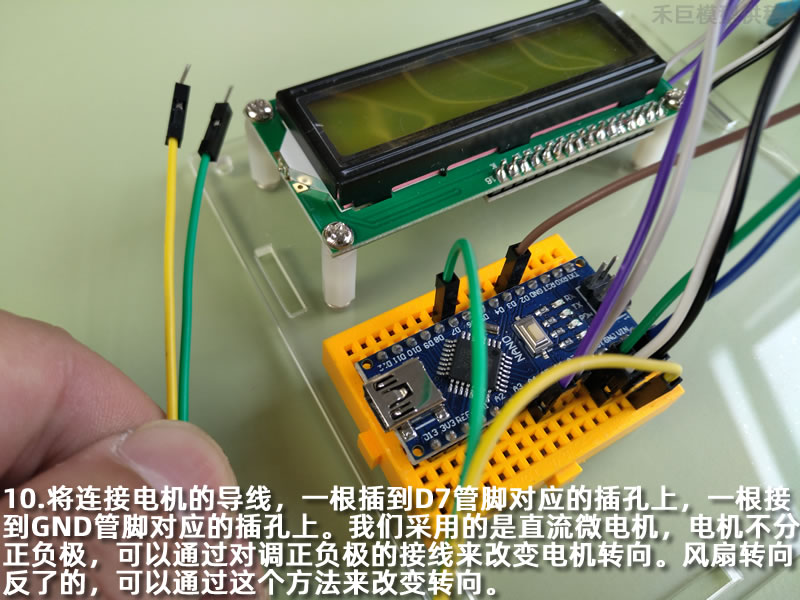

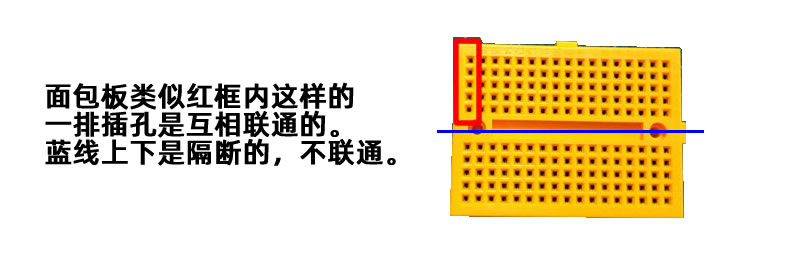

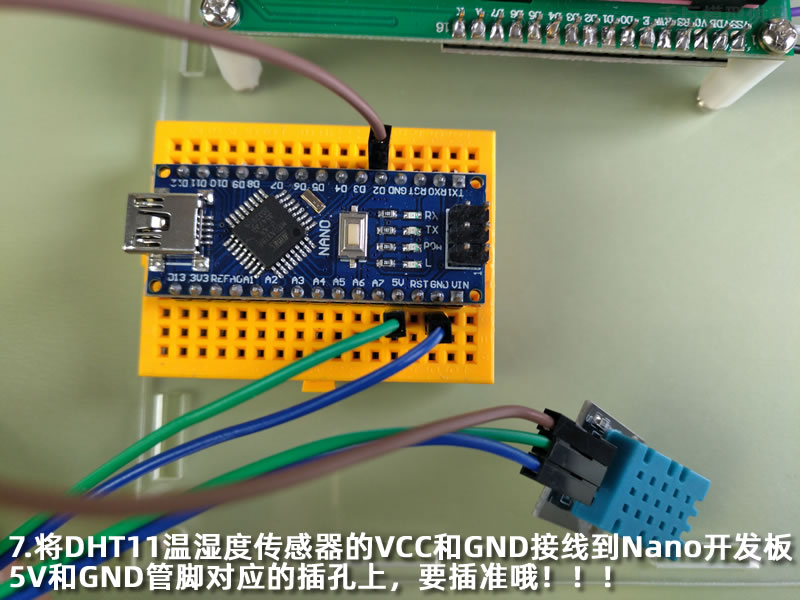

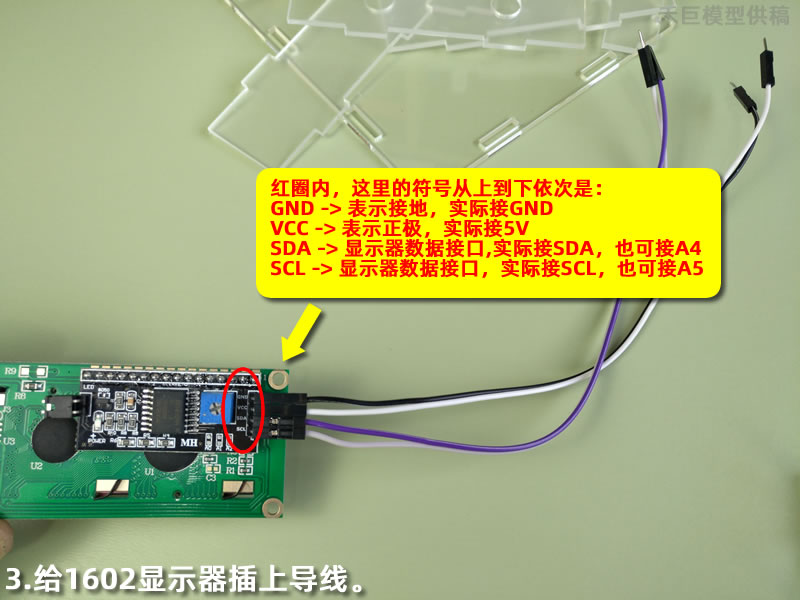

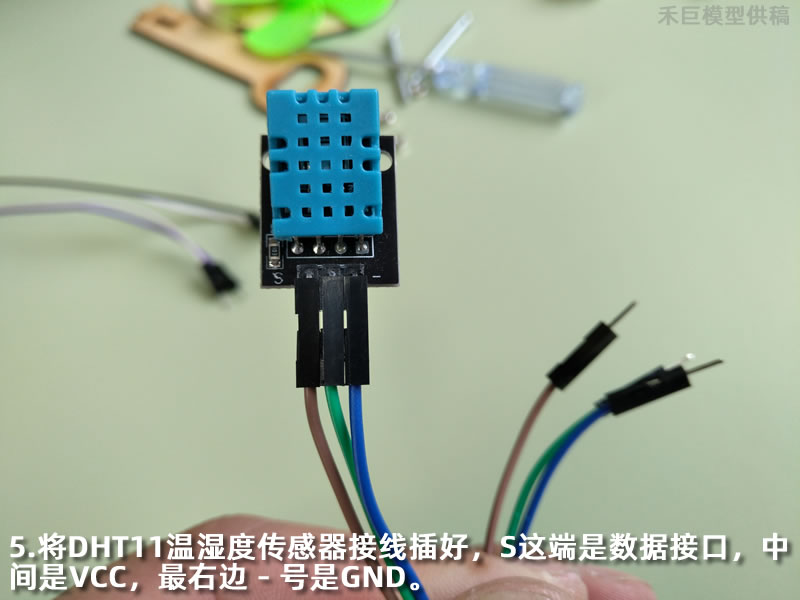

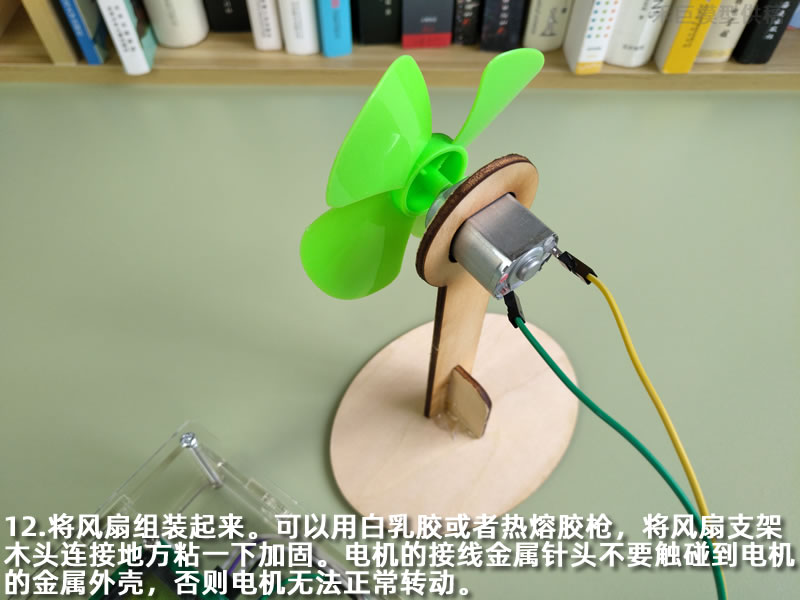

下面是作品制作步骤教程:
